No. | Description | Part Number | Qty | |
1 | Filter Sub-Assy | 1112103001 | 1 | |
2 | Guide Louver 1 | 1051290801 | 1 | |
3 | Guide Louver 2 | 1051290901 | 4 | |
4 | Linkage of Guide Louver | 1058290401 | 2 | |
5 | Guide Louver Support | 2421290601 | 3 | |
6 | Front Panel | 27230000186 | 1 | |
7 | Ratchet Wheel | 24232901 | 1 | |
8 | Front Panel Assy | 2000117701_L00561 | 1 | |
9 | Membrane | 63029900987 | 1 | |

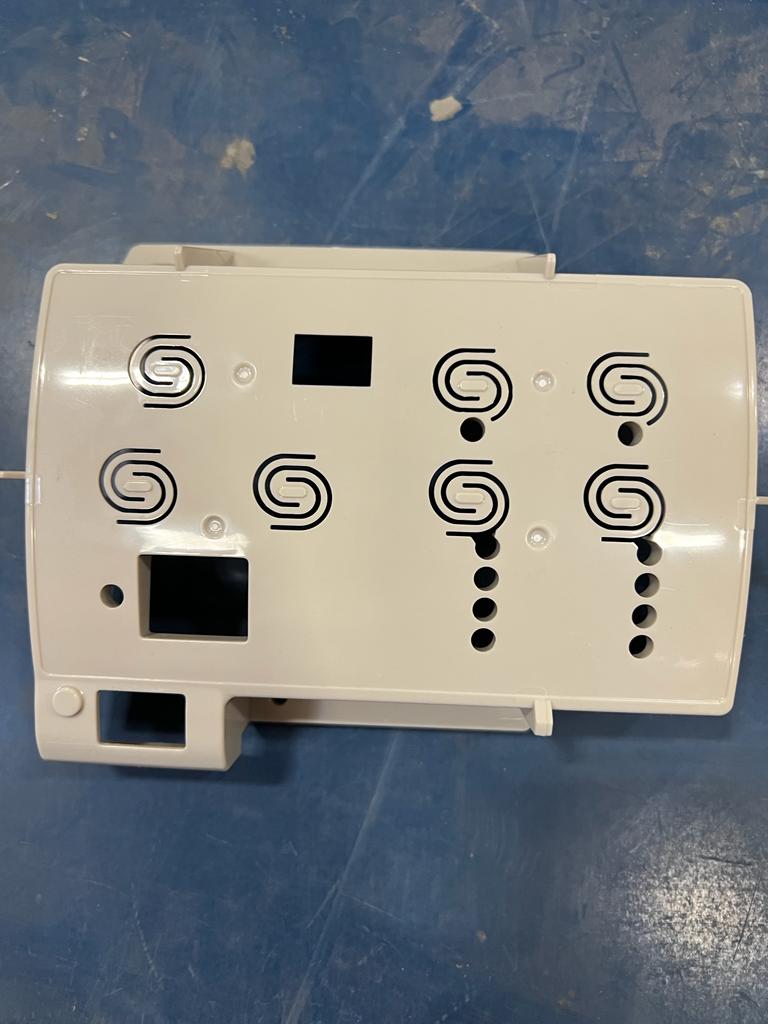

10 | Control Cover Plate | 20121033 | 1 | |

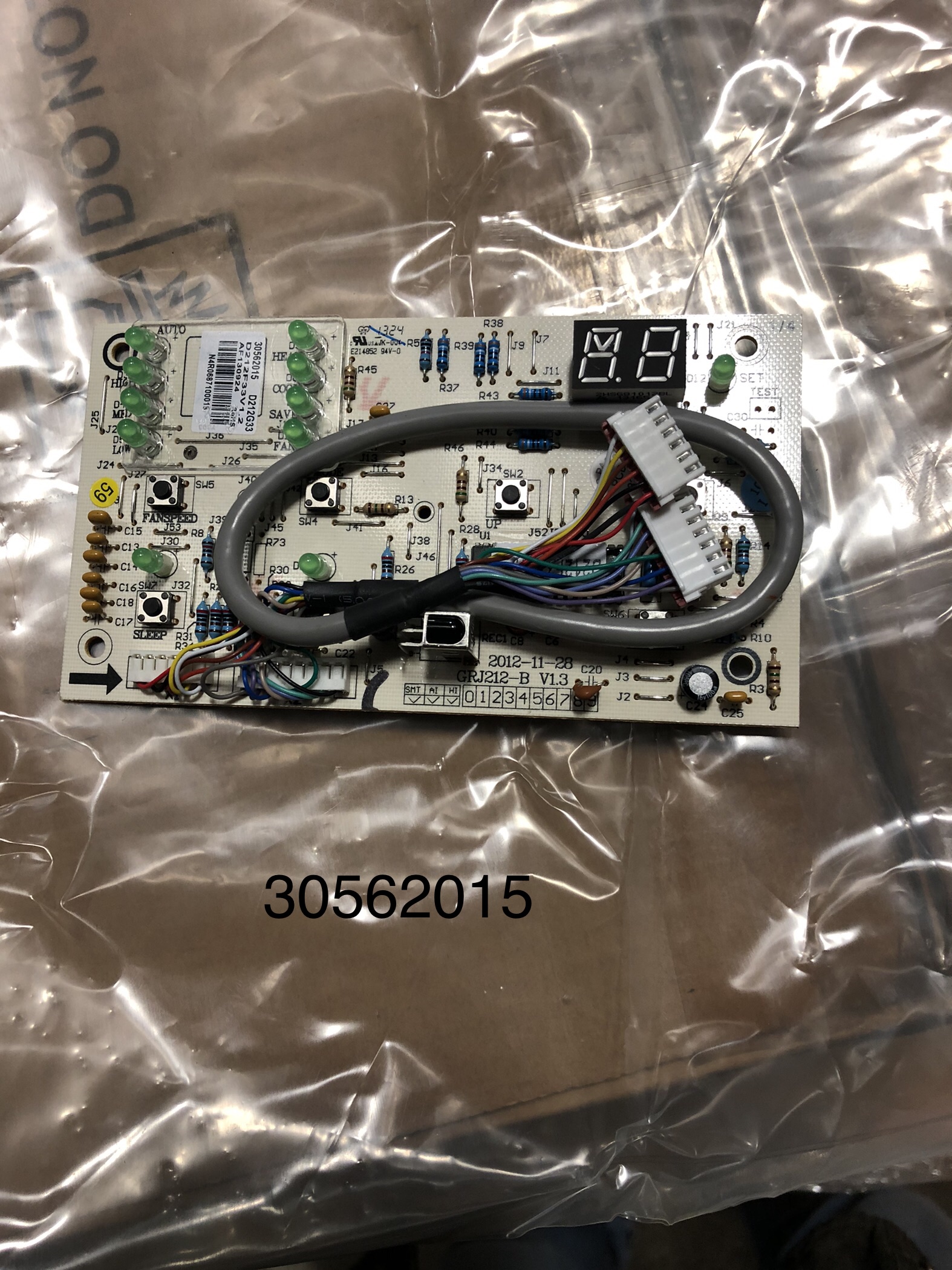

11 | Display Board | 30562015 | 1 | |
12 | Remote Cover Plate Sub-Assy | 20121086_L00561 | 1 | |
13 | Power Cord(LCDI) | 400203632 | 1 | |
14 | Electric Box Assy | 02601167_L00561 | 1 | |
15 | Capacitor CBB61 1.5uF 450V (500V) | 33010020 | 1 | |
16 | Capacitor CBB61 2.5uF 450V(500V) | 33010026 | 1 | |
17 | Capacitor 25uF/450V | 33000081 | 1 | |
18 | Terminal Board | 42011103 | 2 | |

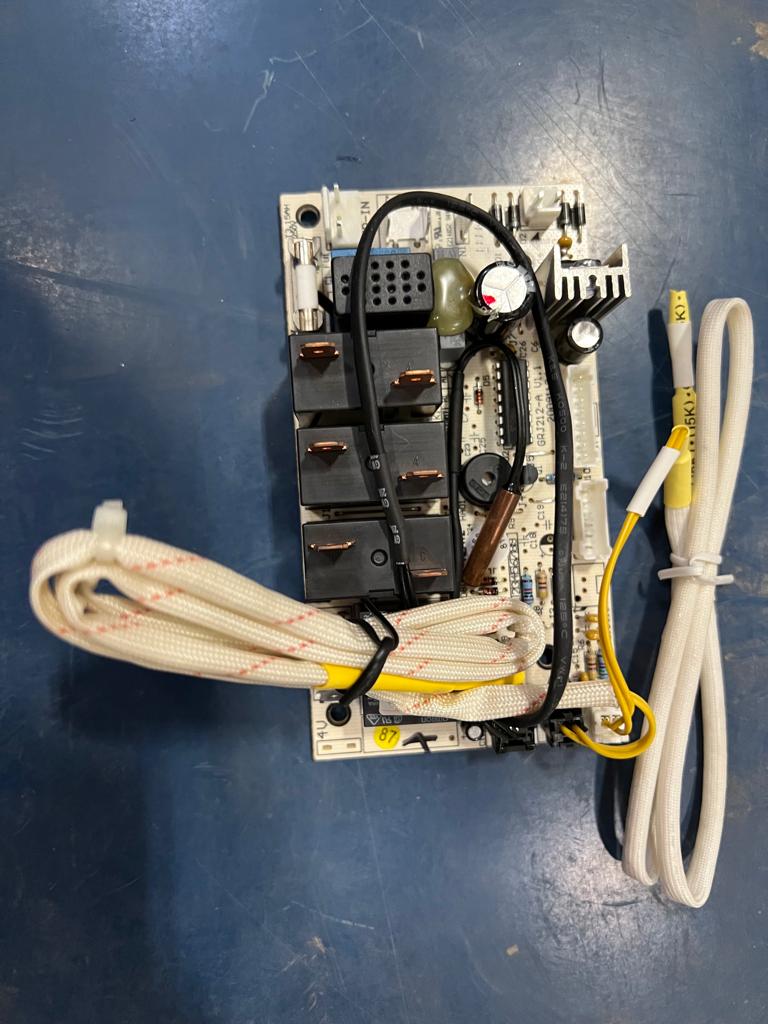

19 | Main Board M2124 | 30132023 | 1 | |
20 | Temperature Sensor 20KT-EH-2P-K3 | 390000591 | 1 | |
21 | Room Sensor 15KS-XH-2P | 39000191 | 1 | |
22 | Relay | 44020382 | 3 | |
23 | Relay | 44020331 | 3 | |
24 | Fuse T3.15AH 250V | 46010055 | 1 | |

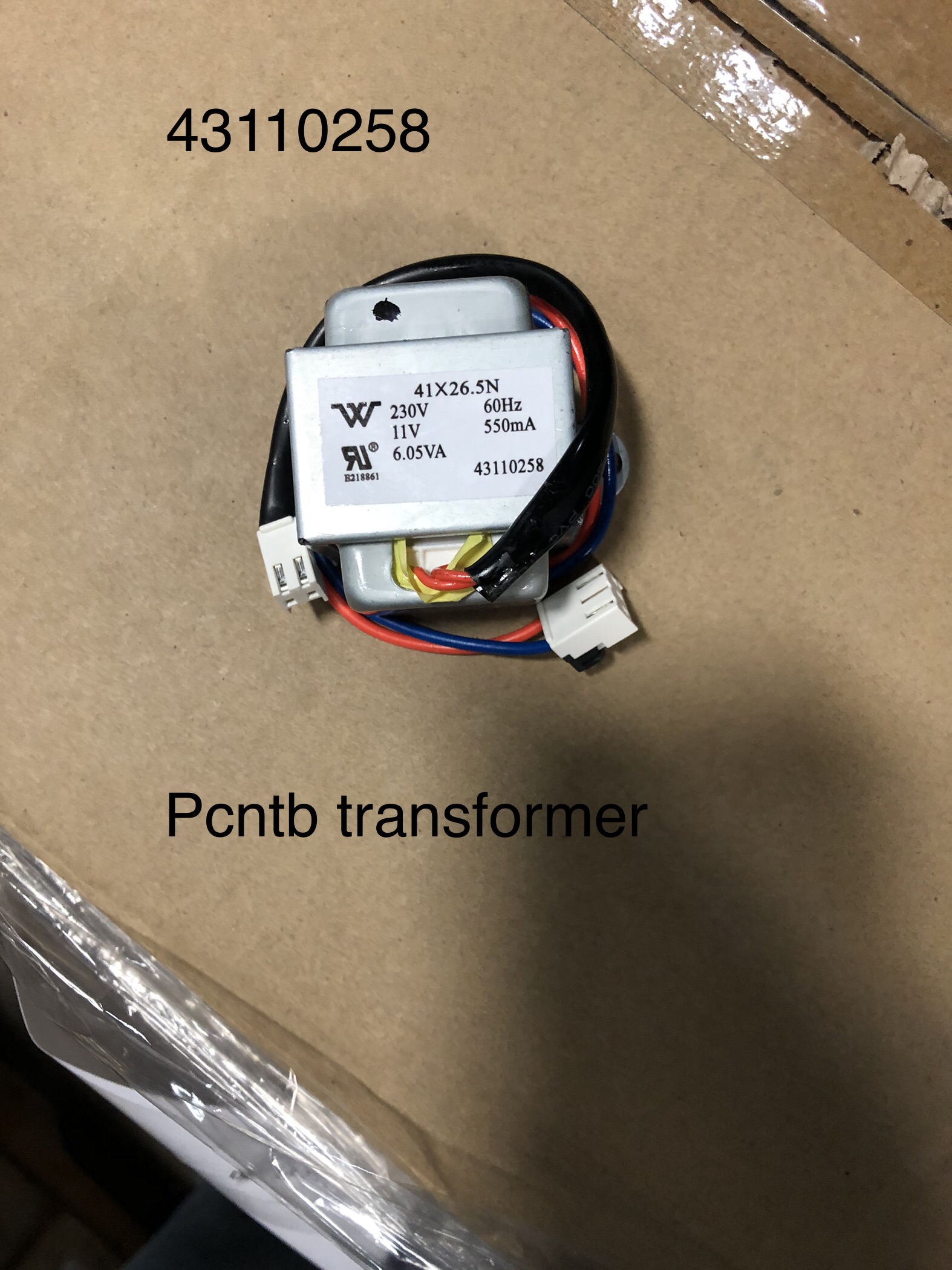

25 | Transformer 41X26.5N | 43110258 | 1 | |
26 | Ambient Temperature Sensor 15KS-XH-2P | 3900019813 | 1 | |
27 | Evaporator Assy | 01001082 | 1 | |

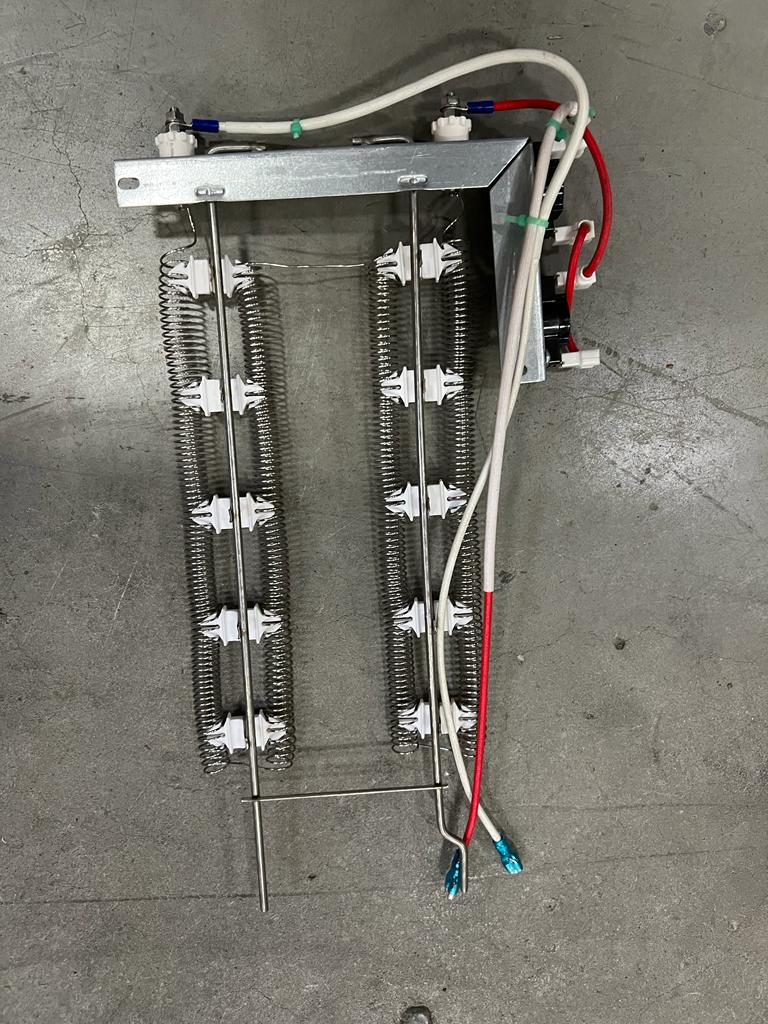

28 | Electric Heater Assy | 32001011 | 1 | |
29 | Front Clapboard Assy | 01231098 | 1 | |
30 | Protective Grill | 01451001 | 1 | |
31 | Air Louver | 10512907 | 5 | |
32 | Swing Louver Clamp | 24211045 | 1 | |
33 | Water Tray | 12412901 | 1 | |
34 | Centrifugal Fan | 10312903 | 1 | |
35 | Snail Shell | 2220101901 | 1 | |
36 | Snail Shell | 22202906 | 1 | |
37 | Baffle Plate | 26112905 | 1 | |
38 | Motor FN30F | 150110332 | 1 | ![]() |
39 | Connecting Plate | 01382902 | 1 | |
40 | Motor Support Sub-Assy | 01701028 | 1 | |
41 | Fan Motor FW65G-1 | 1501104710 | 1 | ![]() |
42 | Diversion Circle | 10371005 | 1 | |
43 | Axial Flow Fan | 10331012 | 1 | |
44 | Top Cover | 20121106 | 1 | |
45 | Condenser Assy | 01101120 | 1 | |
46 | Drainage Valve | 07101001 | 1 | |
47 | Chassis Sub-assy | 01201236P | 1 | |
48 | Compressor and Fittings QXA-B084rA130 | 00101279 | 1 | |
49 | Capillary Sub-assy | 03001545 | 1 | |
50 | Discharge Tube | 03611661 | 1 | |
51 | Inhalation Tube | 03621763 | 1 | |
52 | Remote Controller YX1F1 | 30510070_L00561 | 1 |
Miscellaneous Parts
Part Number | Description | |

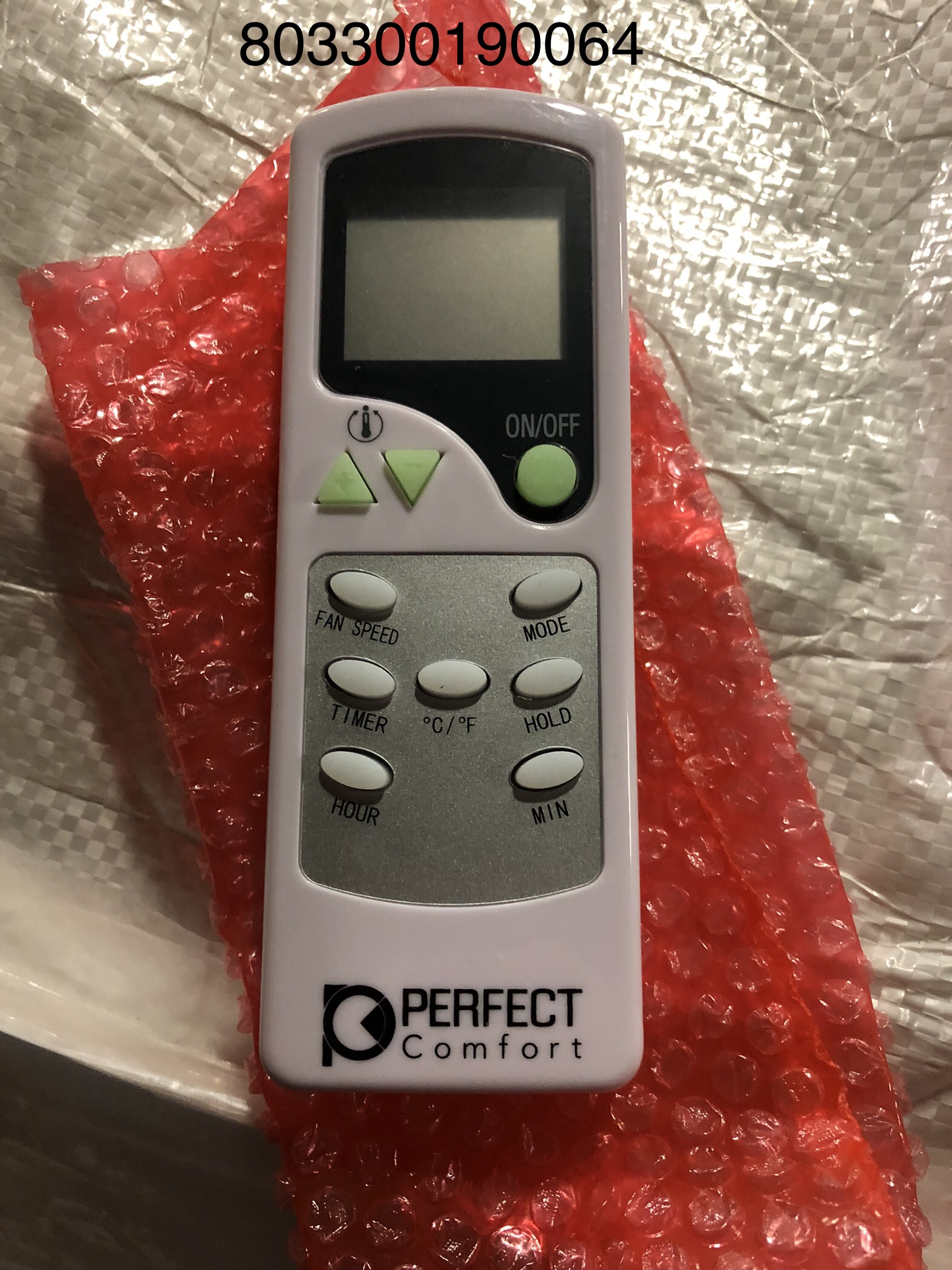

803300190064 | Hand Held Remote Controller | |

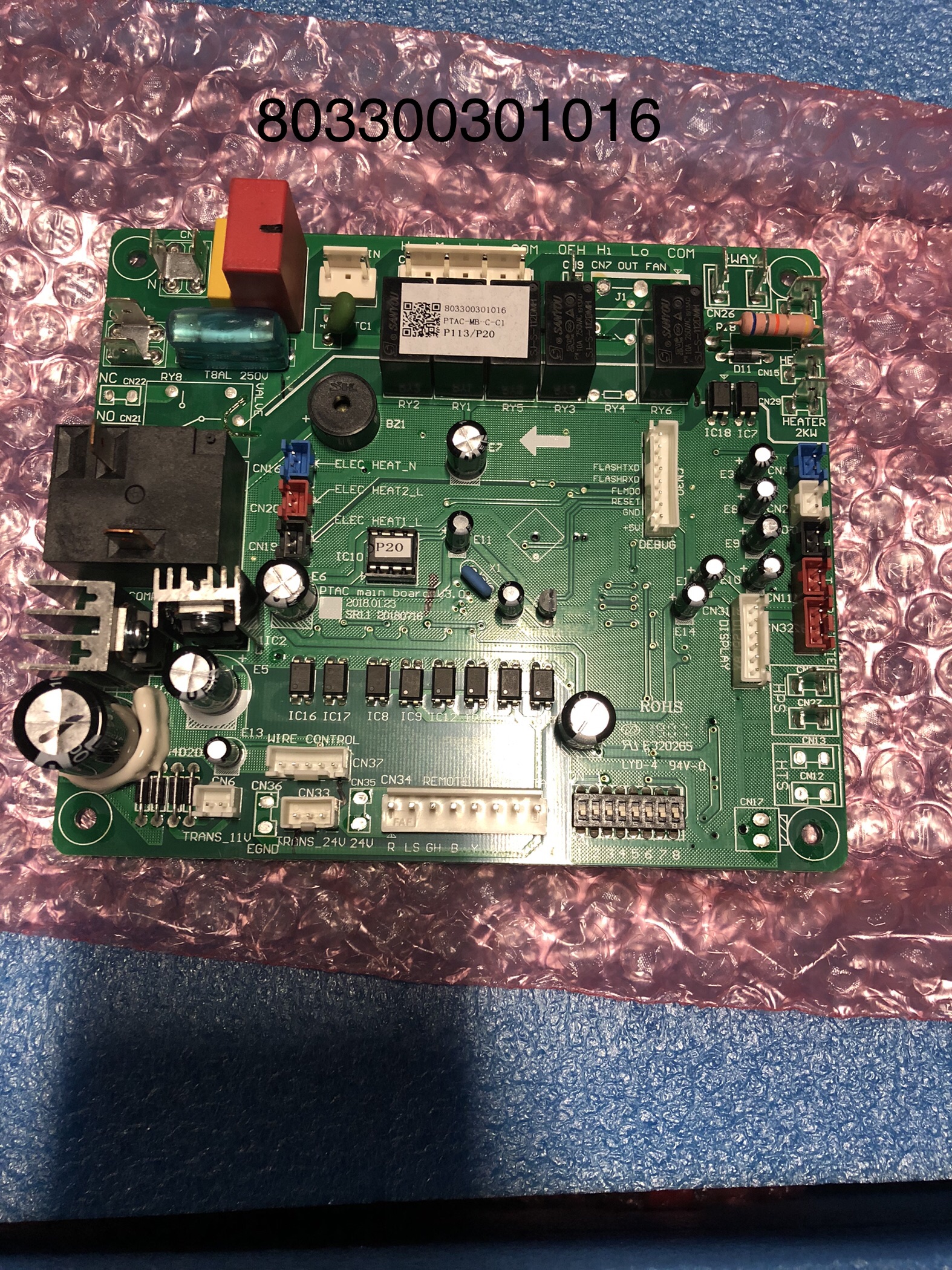

803300301016 | PCB Mainboard C Series - Only purchased before 2018 |
